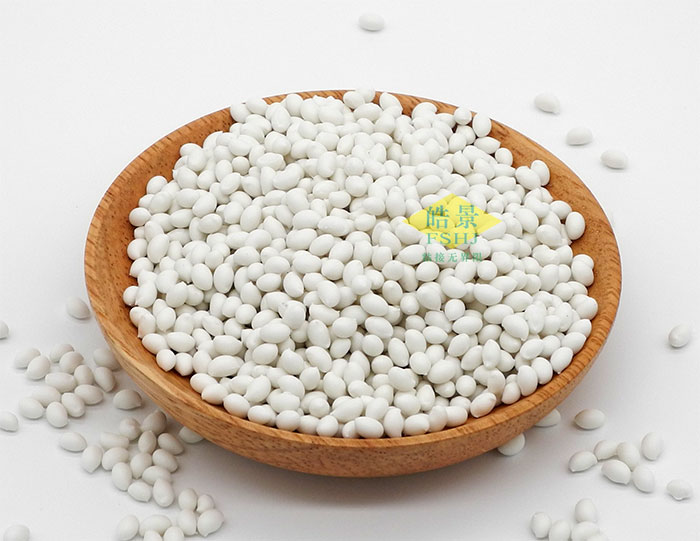

封边热熔胶用什么原料做成的

封边热熔胶（特别是家具人造板封边领域）主要由几种关键原料按特定比例组合而成，每种原料都扮演着不可或缺的角色。

基础构架：聚合物基体

这类胶的“骨架”通常由乙烯-醋酸乙烯酯共聚物构成，也就是常说的EVA树脂。它在配方中的占比最大，约在40%到50%之间，主要负责在冷却固化后提供胶体的内聚强度和弹性。EVA树脂中醋酸乙烯酯的含量会影响最终胶块的柔韧性和粘附性。

提升抓力：增黏剂

与基础聚合物几乎等量添加（占比同样约为40-50%）的是增黏剂。它的主要作用是降低熔融后胶液的粘度，改善其对板材和封边条表面的润湿与渗透能力，从而显著提升初粘性。常用的增黏剂包括松香及其衍生物、萜烯树脂或石油树脂等。

调节性能：蜡类与填料

蜡类（如石蜡、微晶蜡）的添加量约为3-8%，其主要功能是调节熔融粘度与固化速度，使胶液易于涂布并快速定型，同时也能一定程度上降低成本。填料（如碳酸钙）的添加量在5-20%之间，主要用于降低胶体的收缩率、增加其体积和热容量，并能控制成本。

保障稳定：抗氧剂

最后，配方中会加入约1-5%的抗氧剂（例如BHT）。它的作用是防止胶块在高温熔融加工以及长期储存过程中因氧化而老化变质，这对于维持胶块的长期性能稳定性至关重要。
